密度當(dāng)量檢測：貼近生產(chǎn)實際的鋁液精煉效果定量化評估手段

CHY-03BC密度當(dāng)量檢測以其操作簡便、結(jié)果直觀、與生產(chǎn)工況高度匹配的特點，成為鋁液精煉效果（含氣量、含渣量、晶粒細(xì)化程度）定量化綜合評估的核心手段。其貼近生產(chǎn)實際的優(yōu)勢源于其獨特的檢測原理與過程：

一、檢測過程：高度模擬生產(chǎn)鑄造場景

1. 取樣代表性：
   直接從熔煉爐或澆注流中同步取兩份鋁液試樣。這兩份試樣成分、溫度及熔體狀態(tài)完全一致，真實反映當(dāng)前生產(chǎn)鋁液狀況，避免了實驗室小樣與大生產(chǎn)鋁液的差異。

2. 凝固環(huán)境關(guān)聯(lián)生產(chǎn)：

• 一份試樣在大氣壓力（常壓）下凝固，模擬常規(guī)鑄造的自然環(huán)境。

• 另一份試樣在80毫巴絕對壓力下的真空恒壓環(huán)境中凝固。該低壓環(huán)境強(qiáng)化了精煉不足時缺陷（氣體析出、夾雜影響、疏松）的形成與顯現(xiàn)，相當(dāng)于將生產(chǎn)中可能因精煉不充分導(dǎo)致的問題進(jìn)行了"放大"。

• 兩份試樣凝固后的密度差，直接定量反映了鋁液在當(dāng)前精煉狀態(tài)下，在實際生產(chǎn)鑄造環(huán)境中可能產(chǎn)生缺陷（如氣孔、渣孔、疏松）的傾向性大小。

二、對精煉效果的定量化綜合反映（生產(chǎn)關(guān)鍵指標(biāo)）

密度當(dāng)量值（即常壓與真空凝固試樣的密度差）并非直接測量單一的氫含量，而是定量反映了影響鑄件質(zhì)量的三項關(guān)鍵精煉指標(biāo)的綜合效果：

1. 含氣量（核心是氫）：
   精煉除氣不徹底時，溶解的氫氣在80毫巴真空凝固過程中更易析出并形成氣泡（空隙），導(dǎo)致真空試樣密度顯著低于常壓試樣。密度差增大，對應(yīng)生產(chǎn)中鑄件出現(xiàn)針孔缺陷的風(fēng)險增高。

2. 含渣量（非金屬夾雜物）：
   精煉除渣不凈時，夾雜物在凝固過程中會"擠占"鋁基體的空間，導(dǎo)致兩份試樣的密度均低于理想值，但真空環(huán)境可能放大這種效應(yīng)，使密度差值也相應(yīng)增大。這對應(yīng)生產(chǎn)中鑄件出現(xiàn)渣孔、夾雜缺陷的風(fēng)險。

3. 晶粒細(xì)化效果：
   精煉過程中晶粒細(xì)化劑添加不足或失效，會導(dǎo)致晶粒粗大，晶界區(qū)域更易形成疏松微孔，同樣造成凝固試樣密度下降，真空試樣的表現(xiàn)更為敏感，導(dǎo)致密度差值變大。這對應(yīng)生產(chǎn)中鑄件可能出現(xiàn)的力學(xué)性能不足問題。

三者的綜合影響最終通過"密度當(dāng)量值"（密度差）定量化呈現(xiàn)。
該數(shù)值越接近純鋁/該合金的理論密度（約2.7 g/cm3），說明精煉效果（除氣、除渣、細(xì)化）越優(yōu)，與生產(chǎn)中鑄件的合格率呈正相關(guān)。

三、80毫巴真空恒壓的生產(chǎn)適配性

選擇80毫巴絕對壓力作為標(biāo)準(zhǔn)，是經(jīng)過實踐驗證、兼顧"缺陷顯現(xiàn)區(qū)分度"與"生產(chǎn)檢測可行性"的最優(yōu)平衡點：

• 有效放大缺陷：
  此壓力水平足以讓精煉不足（含氣、含渣高、晶粒粗化）的鋁液在真空凝固時產(chǎn)生顯著的密度差異，清晰區(qū)分不同精煉狀態(tài)。

• 避免過度反應(yīng)：
  壓力不會過低（如遠(yuǎn)低于50mbar），避免了熔體劇烈沸騰、噴濺或表面過度氧化/二次吸氫等干擾測量穩(wěn)定性和操作安全的問題。

• 適配車間需求：
  對真空系統(tǒng)的要求（泵功率、抽速）相對適中，滿足生產(chǎn)現(xiàn)場快速、穩(wěn)定檢測的需求。

• 恒壓保障穩(wěn)定：
  恒壓環(huán)境確保檢測結(jié)果不受生產(chǎn)現(xiàn)場自然氣壓波動的影響，數(shù)據(jù)重復(fù)性好，可靠性高，可直接用于指導(dǎo)精煉工藝調(diào)整（如實時增加除氣時間、優(yōu)化精煉劑用量）。

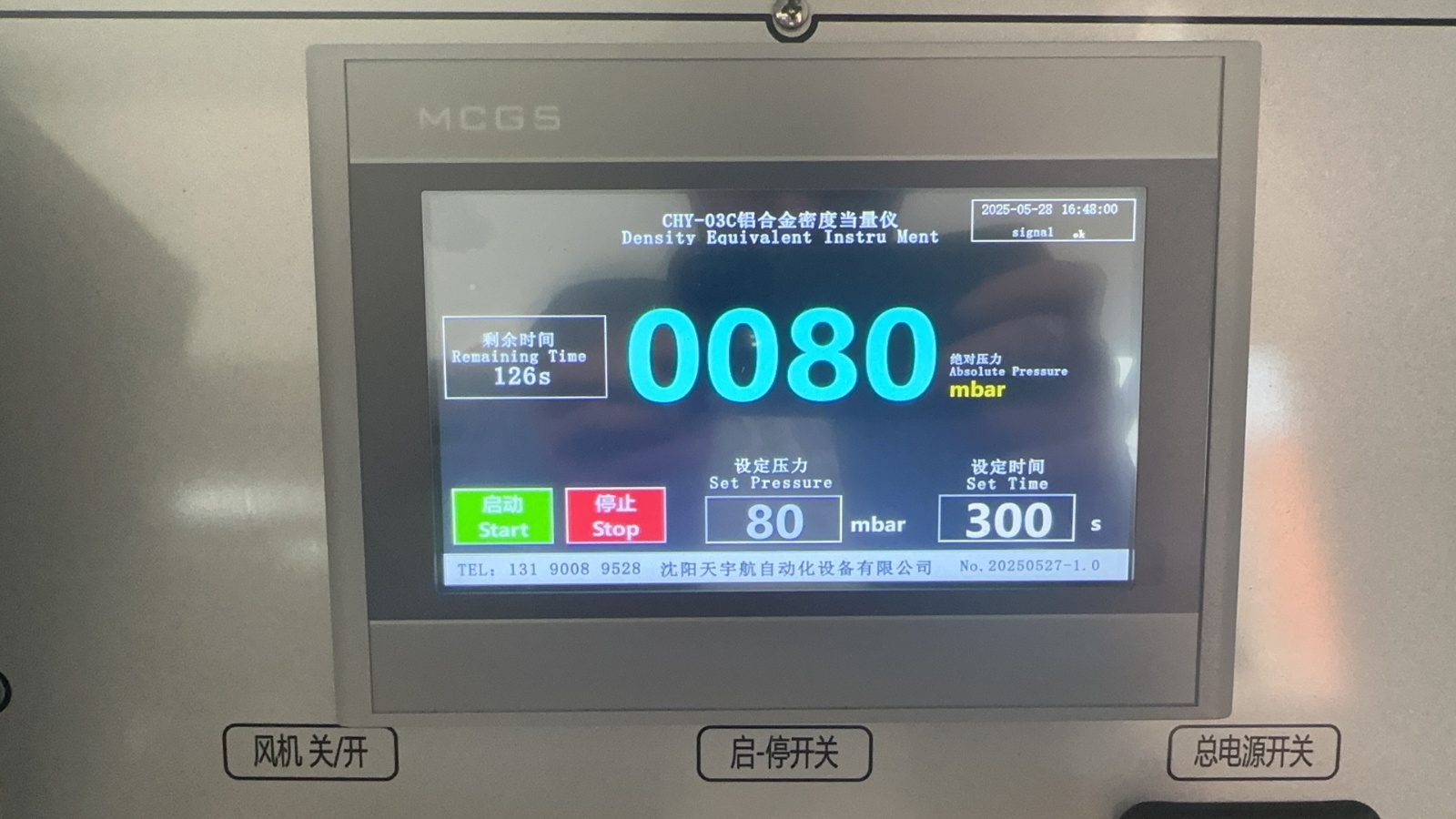

四、壓力控制精度（±1毫巴）的生產(chǎn)價值

對于追求高精度過程控制的生產(chǎn)而言，±1毫巴的壓力控制精度至關(guān)重要：

1. 保障檢測結(jié)果可靠性：
   極高的壓力穩(wěn)定性確保了密度差測量結(jié)果的高重復(fù)性和高精度。避免了因壓力波動導(dǎo)致的"誤判"------既不會將合格鋁液誤判為需返工（減少生產(chǎn)成本浪費），也不會放過處于臨界狀態(tài)或精煉不足的鋁液（降低鑄件報廢風(fēng)險）。

2. 滿足高端制造要求：
   在航空航天、高性能汽車零部件（如輪轂）等領(lǐng)域，對鑄件內(nèi)部質(zhì)量要求極為嚴(yán)苛?！?毫巴的精度能夠敏銳捕捉臨界狀態(tài)的精煉差異（如含氣量、夾渣量或晶粒細(xì)化度處于合格邊緣），確保每批次鋁液的精煉效果都能穩(wěn)定滿足高標(biāo)準(zhǔn)要求，從源頭控制缺陷率，保障最終產(chǎn)品性能。

總結(jié)

密度當(dāng)量檢測通過高度模擬生產(chǎn)凝固環(huán)境（常壓 vs 80毫巴真空恒壓），將鋁液精煉效果（除氣、除渣、細(xì)化）的綜合影響，轉(zhuǎn)化為一個直觀、可量化的指標(biāo)——密度當(dāng)量值（密度差）。它并非直接測量單一的氫含量，而是定量反映了精煉后鋁液在實際鑄造條件下抵抗缺陷（氣孔、渣孔、疏松）形成的能力。其操作簡便、結(jié)果可靠、與生產(chǎn)工況高度匹配的特點，使其成為連接實驗室檢測與大生產(chǎn)質(zhì)量管控的核心實用手段，能直接指導(dǎo)生產(chǎn)工藝調(diào)整，精準(zhǔn)服務(wù)于鋁液精煉的實際生產(chǎn)需求與質(zhì)量控制目標(biāo)。
